1.基本參數

吊臂長:1.35m；

絞車高:1.2m；

鉛魚※大行程：60m

※大升降速度：0.5m/s;

鋼索直徑：6mm

電源：220V

載重鉛魚※大：100kg

2.基本結構

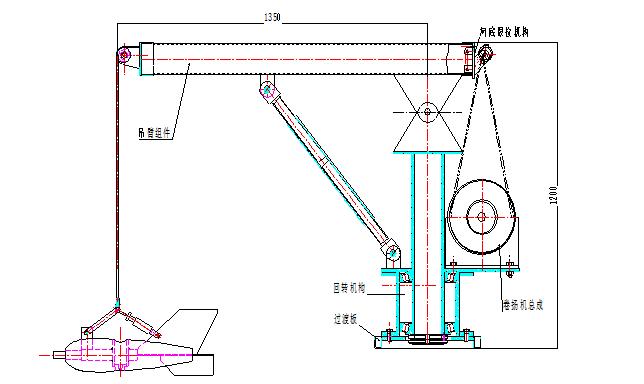

本船用絞車由吊臂組件、回轉機構、河底限位機構、卷揚機總成和過渡板、控制電路等幾部分組成。其結構簡圖如下：

3.動力系統

選用220V、3.0KW帶制動裝置的交流電機通過減速機直接帶動卷揚機動作，通過變頻器調節鉛魚升降速度；同時本絞車帶有河底限位機構，鉛魚到河底后，卷揚機自動停止下降。

吊臂手動完成360度任意回轉，可在4個位置定位自鎖，方便完成測流及儀器設備回收。

仰俯角度可以手動調整，也可以固定角度，如固定角度可以減少自重，方便拆卸。

安裝底座可以根據用戶需求加工，絞車高度※低可做到800mm。

4.水深測量系統

人工測量：通過絞車上帶的數字碼盤，人工測算水深。
